Od doby posledního zápisku se interiér postupně vytrácí, začalo to kabeláží, ...

...kterou mi zřejmě požrali měďožrouti

Ba ne, přenesla se do elektronické laboratoře pro opravu. Byly tam vyhořelé dva vodiče, zřejmě zkrat v konektoru jdoucím do budíků. Ale já nic, já už to tak koupil 0:-)

Taktéž se zpětně zapojila vytržená žárovička na varovnýe hlásič nezapnutých pásů. Sehnal jsem a vyzkoušel "buzzer" / bzučák. Taková ta dětinská radost, když všichni ostatní tu věc vytrhávají a zahazují do trávy kolem, kdežto já jsem ochoten za to platit tvrdou měnou. Ale ten boží primitivní zvuk z dob, kdy ještě neexistovaly levné čínské zvonkohry za to nezapnutí pásů prostě stojí.

Druhým krokem revize elektrozařízení byla live-kalibrace ukazatele teploty chladící kapaliny. Tento test jsem již jednou prováděl přímo za jízdy, nicméně hodnota kalibračního rezistoru byla nakonec stejně úplně mimo. Tentokrát se použilo fundovanější zařízení a vhodnější laboratorní podmínky. (Nápověda: sledujte kočku!)

Potom se opět pokročilo v demontáži interiéru a máme ho 99% venku. Ty drobný už tam nechám.

Nyní vyvstává otázka, co dál?

Po nějakém tom měsíci se opět pouštím do sepisování vlastních zkušeností a šťastných chvil strávených v garáži u černo-oranžového vrzouna. Tentokrát jsem se zaměřil na nefunkční nebo spíše téměř funkční  budík kontrolující teplotu chladící kapaliny. Jako hlavní problém se jeví to, že ručička teploměru se při zahřátí motoru pohne asi pouze o 1mm a není tedy vůbec poznat, co se uvnitř může dít.

Za dávných a dávných časů, kdy jsem si nechal v Chodově oživovat mdlý motor přišla na řadu také výměna teplotníha čidla na bloku motoru, protože už tenkrát budík nic neukazoval. Tato výměna ovšem žádnou změnu nepřinesla. Započal jsem tedy experimentální proces, kdy jsem nejprve měřil odpor čidla za studena a za tepla – odpor se měnil, takže doposud ok. Následuje obligátní kontrola kabeláže – taktéž v pořádku. Viník je budík a to i bez vynuceného verše.

Když jsem trošku níže v hlubinách internetu zkoumal tento jev, podařilo se mi vylovit poměrně zásadní informaci. Nově vyráběná čidla mají jinak nastavené hodnoty odporu a nejsou tedy kompatibilní se starými budíky. Pokud se chcete vyhnout nejistému výsledku při shánění kompatibilního čidla vyráběného speciálně pro tyto případy nabízí se jednodušší alternativa – překalibrování budíku.

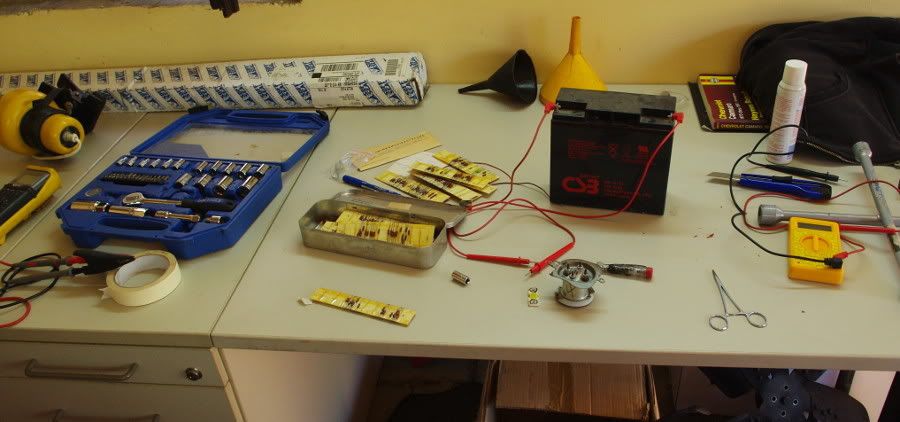

Budete potřebovat – nečekaně trošku toho nářadí, cit při rozebírání palubní desky, slušný voltmetr, větší trimr s rozpětím cca do 1 kΩ (elektronická součástka s lineárně nastavitelným odporem, například tento), sadu rezistorů (s příkonem alespoň 0.5W), ostříhané nehty a benzín.

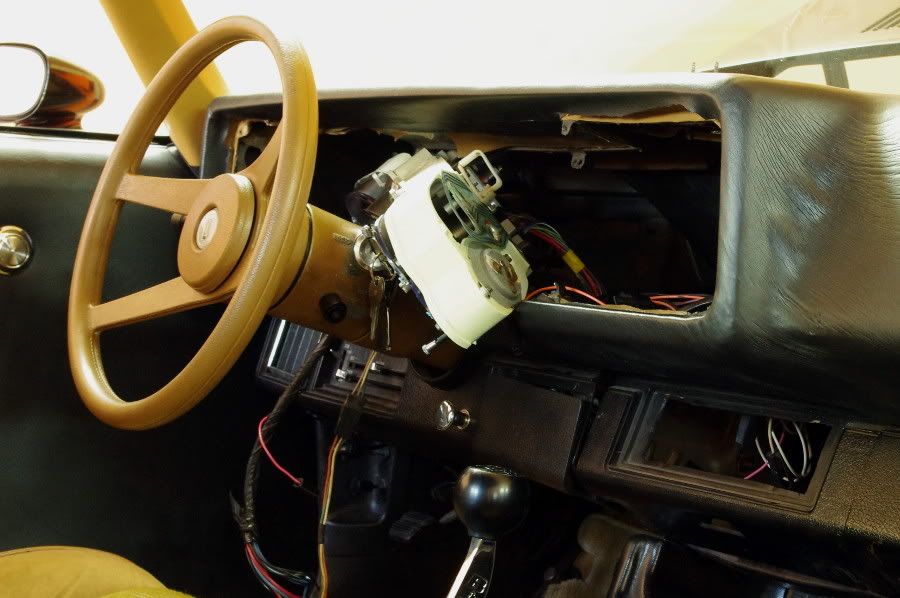

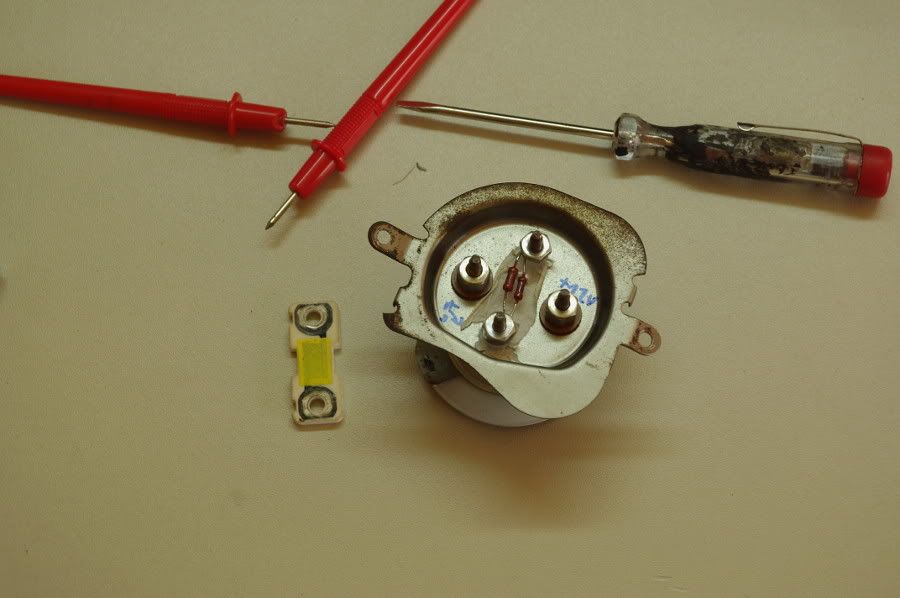

Budík jsem tedy precizně odoperoval z palubní desky a demontoval z něj kalibrační odpor, je to ten bílý obdélníček nalevo od budíku na druhém obrázku. Taktéž lze na obrázku zpozorovat doinstalované odpory, které jsem původně určil výpočtem na 410 Ω, což ale byla metoda nepřesná a při testovací jízdě jsem v podstatě celou dobu “vařil”. Místo nich tedy přišel zapojit onen trimr s přednastavenými cca 400 Ω abych budík náhodou neodpálil při špatně nastavené hodnotě.

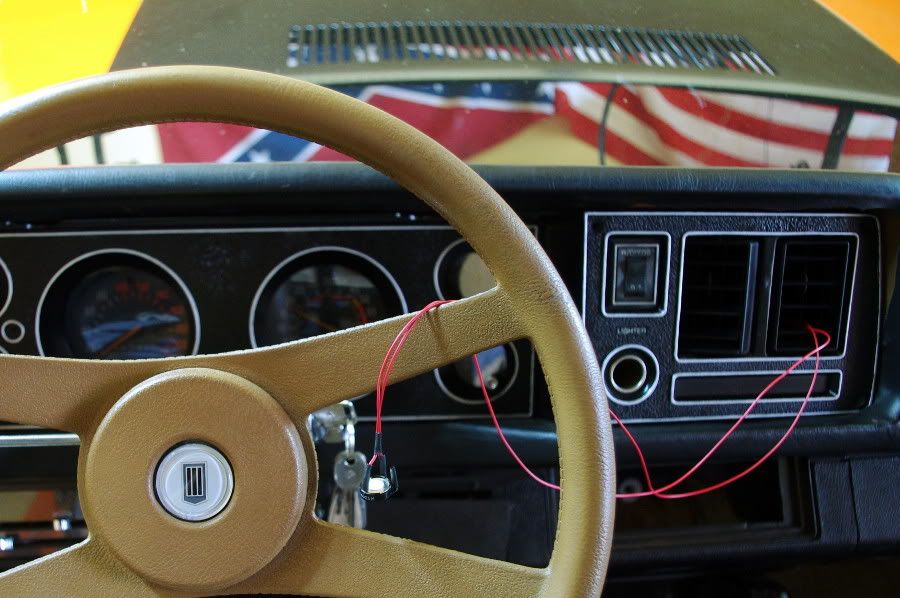

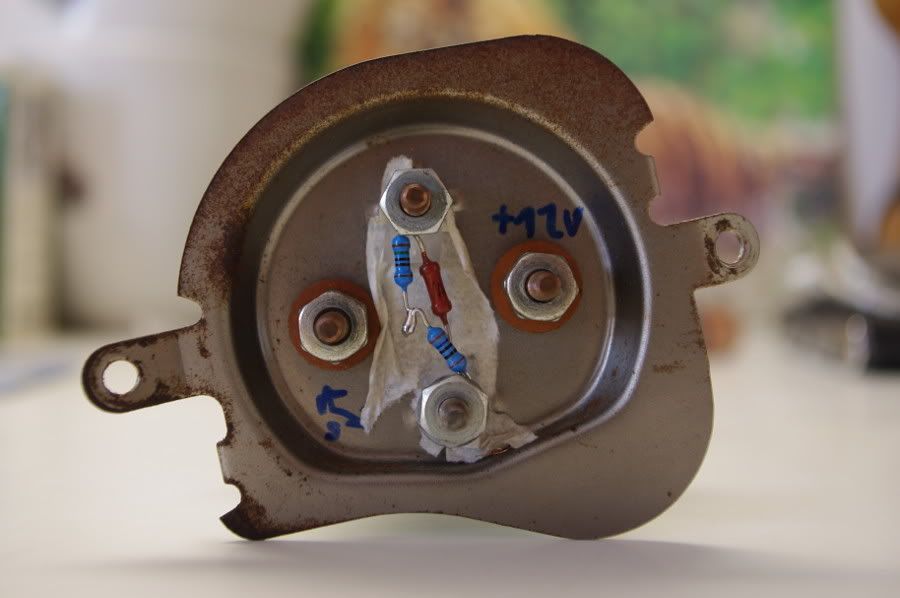

Následovala další testovací jízda, kde se konečně mohla uplatnit pomocná síla drahé polovičky, kterážto dle mých instrukcí velejemně dolaďovala přesnou hodnotu na trimru. Při testovací jízdě vozidlo ujelo asi 10 kilometrů při běžné cestovní rychlosti 80-90 km/h. Toto empirické měření potom ukázalo přesnou hodnotu 310 Ω. Sestavil jsem ji pomocí sério-paralelního zapojení, abych vytížil více součástek. Méně se potom zahřívají.

Po této úpravě následovala cesta na sprinty do Hoškovic a ještě to samé odpoledne dále do Brna.

Za těchto pár set kilometrů se projevila 100% funkčnost a spolehlivost instalace. Nicméně se objevila další bolístka – loučí se s námi zřejmě napěťový regulátor. Ovšem nic, co bychom nezvládli ;-)

Už tomu bude nějaký ten sobota, kdy se zde naposledy psalo ohledně renovace interiéru. Ta zdaleka ještě není hotova, protože zbývá dodělat stropnici a palubní desku, včetně repase kabeláže. V dnešním článku zevrubně popíšu, jak jsem si poradil s renovací právě palubní desky, konkrétně s repasí budíků a jejich plastového krytu.

Blinkry

Minule jsem sice již trošku upravoval podsvětlení budíků, ale stále to nebylo ono. Hlavním zdrojem nespokojenosti byly za světla naprosto neznatelné ukazatele změny směru jízdy. Pravý byl navíc úplně nefunkční. Koupil jsem tedy nové světlovody, což je taková plastová věcička, která vede světlo od zdroje i někam jinam než jen dopředu.

Bohužel ani tento vynález nefunguje stoprocentně, protože velká část světla uniká zlomovými body, které by jinak měly sloužit jako malá zrcátka. Avšak není třeba věšet hlavu, protože jsem promyslel takový malý tuning – kompletní obalení světlovodu alobalovou folií. Vizuální ale i fuknčí výsledek této práce vypadá takto:

Pokud někoho zaujal i třetí obrázek, pak vězte, že se mi podařilo v ČR sehnat internetovou prodejnu 12V autožároviček typu LED na socket T10 (W2,1x9,5D) (firma Hadex) . Barva jejich objímky naznačuje správně, že se jedná o zelený zdroj světla. Palubní deska už sice zelenou průsvitnou fólii pro blinkry obsahuje, ale zelenými diodami se určitě nic zkazit nemůže. Však posuďte sami na dalším kousku z naší videostřižny.

Budíky

Dalším krokem byla oprava a také úprava boxu, ve kterém jsou zapouzdřené budíky. Celé pouzdro je tvořeno ze 3 částí – zadní kryt, na kterém je umístěn tištěný spoj, přední černý uzavírací kryt a konečně průhledný plastový kryt budíků. První dvě jmenované části jsem zevnitř stříknul chrom sprejem, který by na těchto místech měl bez problémů držet, protože nehrozí žádná mechanická námaha. Důvodem k této úpravě bylo vylepšení odrazivosti a teoreticky rovnoměrnější podsvětlení budíků. Povšimněte si také zajímavého tuningového doplňku – zbytky sestřiných molitanových natáček z útlých dětských let. Starý molitan se totiž rozpadl na prach. Lepí se to tam proto, aby světlo z indikátorů tlaku oleje a sepnutých dálkových světel nepronikalo do okolí.

Další očekávanou chuťovkou byla oprava průhledného krycího plastu. K tomu bylo zapotřebí jistého náčiní – molitan v několika stupních zrnitosti, filcový kotouč na vrtačku, Tempo pasta a Displex. Onen krycí plast totiž během období 30ti let obdržel nesčetné šrámy a zranění. Oprava tohoto plastu tedy probíhala v tomto pořadí:

1. Zbroušení hrubším smirkovým papírem (300-500), při kterém zmizí hlubší škrábance
2. (obr 1) Zbroušení jemnějším (800) a ještě jemnějším (1200), kdy dojde k zahlazení kroku [1]. Plast získá mléčný neprůhledný nádech.
3. (obr 2-3) Tempo pasta a filcový kotouč na vrtačce pomůžou k opětovnému zprůhlednění.
4. (obr 4) Displex + hadřík z mikrovlákna odstraní ty poslední škrábanečky.

Obr. 1	Obr. 2	Obr. 3	Obr. 4

Zpět k budíkům samotným, zakoupil jsem jiný funkční ukazatel teploty motoru (který bohužel vyzkouším až na jaře) a rovnou i repasované hodiny. Někdo možná pamatuje, že jsem při minulé operaci s palubkou měnil budík otáčkoměru. Byl sice perfektně funkční, ale měl ošoupaná a vybledlá některá číslíčka na stupnici. Proto jsem samotný ciferník vyměnil za ten můj původní. Celá akce se protáhla hlavně kvůli nekonečnému čekání na repasované autohodiny z USA. Celníci si zřejmě poslední dobou hodně vybírali dovolené, jinak si delší jak měsíční čekací lhůtu nedokážu vysvětlit :-( Tuhle patálii nakonec skvěle zazáplatoval 12V test budíku, tikal jak o život, sláva :-) Kompletně sestavená přistrojová deska už je potom jen třešničkou na dortíku.

Kryt přístrojové desky

Krycí plast přístrojové desky taktéž poněkud postrádal šarm a krásu amerických let 70tých. Při lovení v archivních fotografiích se mne stále jímá hrůza.

Jako hlavní vady jsem shledal poškozený reliéf mezi tachometrem a otáčkoměrem a mezi výdechy ventilace. Dále chyběly či byly sedřené některé “chromové” zvýrazňující linky. K opravě reliéfu posloužil černý tmel, který jsem po chvilce tvrdnutí pomocí tupého hrotu jakžtakž vytvaroval.

Před linkováním prošel díl očistou a několika vrstvami černé matné barvy. S opravou linek to už bylo trošek těžší, nakonec jsem ale nalezl uspokojivou a poměrně snadnou metodu. Skočil jsem do prodejny modelářských potřeb a koupil hliníkovou barvu Revell. Poté stačilo použít jemný štěteček a lehce zbroušené hrany obtáhnout. Jako poslední přišlo několik ochranných vrstev bezbarvého pololesklého laku.

A to je pro dnešek opět vše, příště si namalujeme domeček se stromem a psí boudou jednou čarou.
